DAB+ / Ovčar 11B <> Jastrebac 11D

19/11/2019

 Zvanično je puštena u rad DAB+ pilot mreža na

teritoriji Republike Srbije

LOKACIJA / BLOK / POLAR. / DIJAG. / ERP

• SUBOTICA / 11B / V / ND / 1kW
• CRVENI ČOT / 11B / H / ND / 10kW
• AVALA / 11A / H / ND / 15kW
• OVČAR / 11B / H / ND / 15kW
• TUPIŽNICA / 11B  / V / ND / >1kW
• JASTREBAC / 11D / H / ND / >5kW

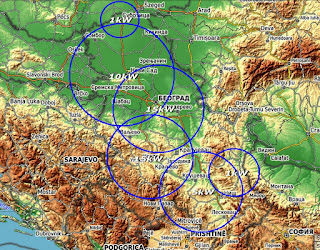

Na slikama su prikazane lokacije sa kojih se emituju

DAB+blokovi (frekvencije) kao i ERP

Emitovanje na Jastrepcu odvija se sa pomoćnog ant.stuba

 i sa 3 puta manjom snagom od finalne,a na Ovčaru sa glavnog.

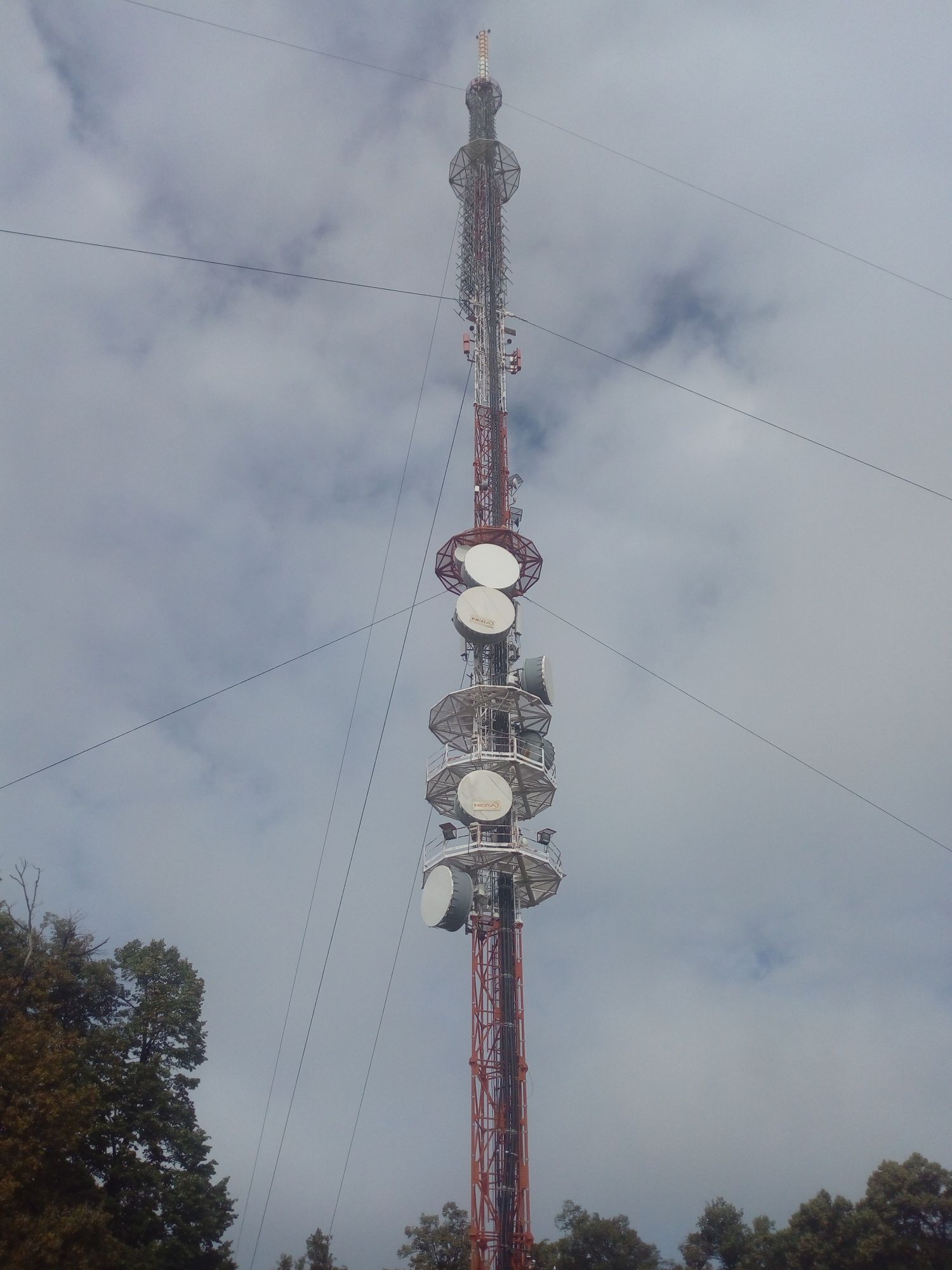

Jastrebac / Ovčar - antenski stubovi

U Beogradu u zavisnosti od lokacije moguć je odličan prijem

11A,B a u višim,južnim delovima i 11D.

Na prvom snimku prijem sa emisione lokacije Ovčar 11B,
a na drugom Jastrebac 11D (sa antenom i pojačavačem).

U isto vreme prijem 8C/Belje,11B/Ovčar i 11D/Jastrebac

8C / 11A

DAB+ Austria >>> file download

FM / YAGI 7 ELEMENATA >>> ''V'' TEST

VERTIKALNA POLARIZACIJA

Neke od frekvencija na kojima se emituje u ''V'' polarizaciji:

• 88.2 JUGOVIĆ - KAĆ
• 87.9 RADIO S - JASTREBAC
• 101/103.5 ''202'' - C.VRH/JASTREBAC
• 98.0 RADIO DŽENARIKA
• 103.4 HRT-HR3/88.0 RADIO BARANJA

Klikni na tekst za YT snimak

6 najjačih radio signala kada je Yagi antena (V)

usmerena u pravcu Avale i Fruške gore

AVALA / 95.3 <> 97.6 <> 96.9 <> 98.5 <> 89.4 <> 88.9

FRUŠKA GORA / 96.9 <> 91.3 <> 88.9 <> 104.7 <> 90.9 <> 105.2

Ubedljivo najjači signali u vertikalnoj polarizaciji na
mojoj lokaciji su:
 95.3, 97.6, 104.0, 95.8, 96.9
(na snimku je merenje u pravcu Avale)

Pogledajte i  ''H''  TEST

DAB+ / TINY AUDIO C5 >>> TEST PRIJEMA

Adapter za auto radio prijemnike koji nemaju DAB+ tuner

 i njegove karakteristike pri prijemu slabih signala

Unutrašnjost auto DAB+ adaptera TINY AUDIO C5

Prijem signala na pragu prijema sa izuzetno visokim nivoom

BER-a na dva različita prijemnika istovremeno.

TINY AUDIO C5 se napaja sa prekidačkim napajanjem,

dok SILVERCREST SDRF 10 A1 koristi baterije !

TINY AUDIO C5 se pokazao i kao superiorniji prijemnik
u odnosu na SANGEAN DPR 69+ koji je do sada
najbolje demodulisao signale sa povišenim BER-om.

Loga 3 (H) usmerena u pravcu Avale:
SNR >>> 8C / 12dB <> 11A / 44dB

FM / SVK,HRV,BIH,MNE,SRB,ROU,HNG (ROTIRANJE ANTENE)

ROTIRANJE FM YAGI ANTENE (H)





101.3 LAGANINI (HRV) 200km / BOBAR (BIH) 138km

92.2 SRO 1 (SVK) 450km / RADIO 021 (SRB) 70km

103.5 RADIO F.BIH (BIH) 165km / PANDA (SRB) 145km

92.1 RCG 1 (MNE) 225km / PANČEVO (SRB) 15km



ROU / HNG

SCAN-ZAPAD 101.3 >>> 104.0

FM / SVK - ARHIVA

SVK FM radio stanice

-ARHIVA-

• Poprad - Kráľova hoľa >>> 92.2 / 94.2 / 100.9
• Banská Bystrica - Suchá hora >>> 101.5
• Banská Štiavnica - Sitno >>> 99.0 / 102.6
• Žilina - Krížava >>> 100.1 / 103.5

• RTCN Sucha Góra (POL) >>> 88.0

Klikni na tekst za podatke o lokaciji,za video na frekvenciju,
 a za file download TVR1 HD na malu ikonu bloga:

DAB + / FM / AUT,SVK,SVN,HRV,HNG,ROU,MNE

DAB+ / AUT,SVN,HRV

Odličan prijem MUX-eva 9C,10D kao i 8A

FM / SVK,HNG,MNE

Sve dodatne podatke možete pronaći na ovoj adresi:

FM / DAB+ / BELJE

Dve antene + skretnica = prijem FM,DAB+ programa sa lokacije ''Belje''

********************************************

FM / Borinci,Drenovci,Belje

Rotiranje FM Yagi antene na frekvenciji 88.3

i HR 1 na 88.3 / 92.1 / 93.3

FM / YAGI 7 ELEMENATA >>> ''H'' TEST

HORIZONTALNA POLARIZACIJA

Testiranje ''H'' polarizacije u zoni izuzetno jakih lokalnih
FM radio stanica:

• 92.1 Radio Crne Gore 1
• 100.7 Radio Cultural
• 103.5 Radio Panda-Kanjiža
• 92.2  Radio 021
• 92.7 Radio Feral
• 104.4 Otvoreni Radio
• 103.5 i 98.9 Radio Federacije BIH
• 106.6 Radio Zenica

6 najjačih frekvencija kada je antena (H) usmerena u pravcu
 Avale i Fruške gore
AVALA / 96.9 <> 92.5 <> 95.3 <> 98.5 <> 97.6 <> 89.4

FRUŠKA GORA / 97.2 <> 96.9 <> 94.5 <> 105.2 <> 96.5 <> 101.8

Poslednja kolona je moja procena minimalne izračene snage

za 24 lokalna FM signala

96.9 i 95.8 su dva najjača izmerena signala u ''H'' polarizaciji

DAB+ / AVALSKI TORANJ

Prijem slabijih (udaljenih) MUX-eva je gotovo nemoguć zbog blizine
  FM i DAB emisionih antena,to jest veoma jakog polja na vidikovcu
tornja,na snimku Belje 8C,uvučena antena i dalje uz veliko ometanje...

********************************************

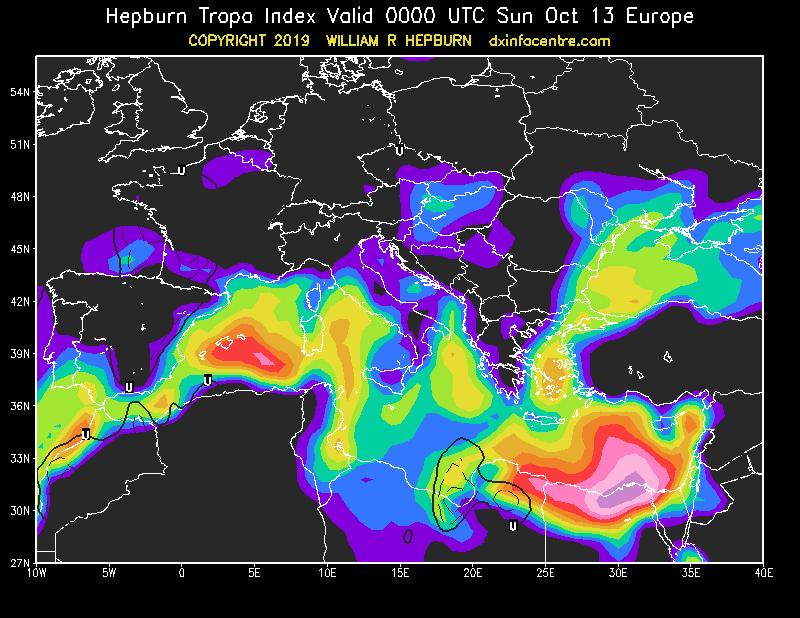

Zbog povoljnih vremenskih uslova skoro svaki dan je povremeno

 moguć prijem SVN 10D (Pohorje) i HRV 9C (Ivanščica) !



Crveni Čot (11B) i dalje ometa susedne frekvencije...a usled jakog

propagiranja ''Subotice'' na istom kanalu (''V'' prijemna antena)

i očiglednog nedostatka sinhronizacije te dve lokacije,
dolazi do ometanja u vidu pada nivoa signala na bloku 11B.

DAB+ / 8A,9C,10D,11D,12C > Silvercrest SDRF 10 A1

Udaljeni DAB+ multipleksi iz okolnih zemalja,za test prijem

upotrebljena Yagi antena 13 elemenata,vertikalna polarizacija.

DAB+ / 11D,12C

Slovenački i Slovački DAB+ MUX

FM / DVB-T / HRV <> BIH <> HNG

Izuzetan nivo prijemnog polja na FM,DAB i TV UHF frekventnom

području,sa emisionih lokacija koje su do 300 km udaljene od BGD-a.

Prijem HR 1 / 88.3 (Borinci) u ''H'' i Beograda 1 (Krnjača)

 u ''V'' polarizaciji,HR 3 / 97.7 (Psunj) i Beograd 3 / 97.6 (Avala)

Radio Federacije BiH 103.5 (Gradačac) i Radio Republike

 Srpske 92.7 (Kozara-Lisina)

Nivo signala na kanalima HRV TV digitalnih MUX-eva iz
pravca ''zapad'' i dve lokalne madjarske TV

DAB+ / Silvercrest SDRF 10 A1

Tajna kvalitetnog prijema ???

Prijemnik Silvercrest SDRF 10 A1 u kome se nalazi Verona 2,
ima izuzetno dobru osetljivost tunera što omogućava prijem MUX-eva
koji su na samoj ivici,za razliku od drugih koji u svom sastavu imaju
isti modul.Ovo je jedan od retkih uredjaja tog tipa koji ne
''vrši samoometanje'' koje je prisutno kod većine prijemnika.
Dva osnovna razloga su izolovanost DAB modula u odnosu na LCD
displej (koji proizvodi slabiji šum odnosu na TFT varijantu)
i (brz) softver koji ima poprilično osiromašene funkcije,boje,itd.
a samim tim i umanjenu mogućnost jačeg oscilovanja procesora
Kino 3,koje bi eventualno negativno uticalo na kvalitet prijema.

Na prvoj slici vidi se položaj modula i displeja u prijemniku Silvercrest
 SDRF 10 A1,a na drugoj PURE Elan E3 koji za vezu sa teleskop
 antenom koristi žicu koja dodatno prikuplja smetnje iz okruženja !

Izraženo pulsiranje nivoa signala koje je prisutno kod

prijemnika PURE Elan E3 kao i povećana vrednost BER-a,
direktno je uslovljena povišenim šumom (smetnjama) na
antenskom ulazu koji je generisan od samog uredjaja.

Dakle,za prijemnik SDRF 10 A1 se može reći da ima maksimalno
iskorišćenje osetljivosti prijema modula Verona 2 od -100dBm,
za razliku od Pure Elan E3 koji je na nivou Sangeana dpr-69+,
u kome modul Verona omogućuje max.senzitivnost od -97dBm.

 Izmeren naizmenični napon izmedju antene-uzemljenja na

Silvercrestu od 85V (kod Sangeana 45V) i audio pojačavač APA2068

na matičnoj ploči.

U praksi,na terenu SDRF 10 A1 može indentifikovati MUX,

omogućiti audio reprodukciju,dok na Sangeanu dpr-69+

u istom trenutku to nije moguće...

Stvari se bitno menjaju kod prijema unutar prostorije,znači
izražene refleksije,pojačan BER,u tom slučaju superiorniji je prijem
 uz pomoć prijemnika (dpr-69+) koji ima ugradjen Verona modul.
Treba znati da su oba uredjaja (modula) podložna negativnom
uticaju jakih FM signala,Silvercrest (Verona 2) daleko manje.
Dovoljno je rukom dodirnuti teleskop antenu i ako dodje do većeg
 pada nivoa signala,znači da ste u jakom polju neke FM radio
 stanice.SDRF 10 A1 sporije lokuje signal pa to može stvoriti
utisak da je prijem slabiji u odnosu na prijemnike sa modulom
 Venice 7...uz solidnu selektivnost i prikaz najnižih nivoa
 signala ovo je za sada najkorisniji prijemnik za DAB DX !

Jedini bitni nedostatak kod DX-a je nemogućnost ulaska iz
manuelnog moda u radio programe slabijeg MUX-a koji
ima iste parametre kao jači.
Ostale karakteristike ovog malog niskobudžetnog prijemnika
koji podržava slideshow nisu vrhunske.

DAB+ / ANTENA ZA AUTO RADIO

Tiny Audio AD01+

Kod DAB auto radio antene najbitniji deo je malošumni pojačavač (LNA),njegove perfomanse uz adekvatnu montažu bitno karakterišu kvalitet samog prijema.Proizvodjači ne daju previše tehničkih podataka što otežava izbor...opis auto radio antene poznatog norveškog brenda ''Tiny Audio'':

Unutrašnjost LNA: (T1) pHEMT FET, (D1,2) zaštitne diode na ulazu-

izlazu,(L1,2,3) band pass filter,(L6,7) dodatno filtriranje na izlazu.

Napajanje je 3,3 V a potrošnja 45 mA,naponski adapter pruža

 mogućnost da preko SMB konektora koristite napon od 5-28 V.

Plastična traka sa metaliziranim premazom je ustvari antena koja

 se lepi na prednje staklo,a preko žice-magneta se ostvaruje

kontakt sa šasijom to jest uzemljenjem.

Traka je dužine 23 a žica 14 cm što je u zbiru 37 cm ili λ/4.

                         Po slobodnoj proceni pojačanje iznosi

12-15 dB a šumni broj je oko 1,2 dB.

Kao i kod FM prijema najbolji mogući rezultat se postiže

sa antenama koje se montiraju na krovu automobila !



================================================

   Neispravan rad DAB+ frekvencije 218.640MHz (blok 11B)

    sa emisione lokacije ETV-a Crveni Čot !?

Na prvom snimku od 26.VII 2019.mogu se videti susedne frekvencije
 blokova 11A i 11B gde povremeno dolazi do''minimalnog prelivanja''
visokih prijemnih nivoa DAB+ signala sa lok.Avala i C.Čot.
 Na drugom snimku od 15.IX primetno je izraženo ometanje susednog
bloka 11C,a na mestima gde 11B ima izuzetno visok nivo čak i 11D !

Snimak 2.X 2019.
Prijem sa YAGI antenom - 13 elemenata,horizontalna polarizacija,
usmerenje u pravcu Crvenog Čota,smetnje na: 10D,11A,11C,11D !

FM / SVN,HRV,SVK...

Prijem je ostvaren sa štap antenom u V/H položaju na prozoru 8.sprata N.BGD

DAB+ / SVN,AUT,HRV

Prijem DAB+ multipleksa:  8A,8C,9C,10D,11A,11B

FM / 101.0 i 103.5 >>> Sljeme

Povremeno dobar prijem sa lokacije ''Sljeme''

================================================

Prijem UHF TV kanala 27,33 iz BiH sa lokacije ''Kozara - Lisina''.

DVB-T / HNG HEVC TEST + UHF SCAN >>> SEVER

Početak testiranja budućeg novog kodeka H.265 za sliku

 i pretraga TV UHF-a u pravcu sever.

FM / Radio Crne Gore 1 >>92.1<< Bjelasica

Prijem programa Radija Crne Gore 1 sa lokacije

  Bjelasica-Zekova Glava

DAB+ / Crveni Čot 11B

Nakon dužeg vremena ponovo je u funkciji ''test signal  ETV-a'' sa
emisione lokacije ''Crveni Čot''.Trenutni parametri unutar MUX-a su
indentični kao na Avali,polarizacija i dijagram zračenja ant.sistema
takodje,uz nešto manju izračenu snagu nego na 11A (216.928MHz).

• FREKVENCIJA:  11B (218.640MHz)
• IZRAČENA SNAGA:  10kW
• DIJAGRAM ANT. SISTEMA:  ND
• POLARIZACIJA:  H

Ometanje susednih kanala 10D,11C od strane 11A,11B

Optička vidljivost,razdaljina 15 i 65 km,antena u ''V'' položaju

sa dobitkom od 6-7dB usmerena u pravcu Crvenog Čota i ant.

pojačavač (18dB) čije pojačanje bitno uzrokuje ovaj problem.

Prijem 11A,B uz atenuaciju

DVB-T / HNG Ch 49 (698MHz) + BN TV

U isto vreme prijem DVB-T signala sa dve emisone lokacije na

kanalu 49 (Csongrád/víztorony i Komádi/Heréskert)



Csongrád TV >>> FILE DOWNLOAD

Analogna TV iz BiH <> UHF kanali 40-59 / BN TV na Ch 49

=====================================================

20.00h / Crveni Čot - trenutno sve FM i DVB-T2 freq.van funkcije !

Na freq.94.5 (RB 1) čuje se''Radio Federacije BiH''- Kladanj/Bratilo

DAB+ / Smetnje pri prijemu...

Analogna TV se i dalje emituje iz BiH što bitno ometa prijem

 T-DAB MUX-eva !

RTRS VHF 5,6,9 prijem sa vertikalno montiranom antenom,

u isto vreme i ometani DAB+ MUX Austria na kanalu 5D:

Izmerene vrednosti RSSI,SNR,BER na trenutno ''V'' usmerenoj anteni u

pravcu B.Manastira (HRV),kontra od emisione lok.''Avala''.

Prijem MUX-a R1 na kanalu 10D prilično je otežan zbog izuzetno

jakog susednog kanala 11A,to jest lokalnog DAB signala sa Avale.

Kada slovenački 10D nadmaši vrednost SNR-a od 10dB tada nema

prekida pri audio reprodukciji,10-12dB je ekvivalent vrednosti

od oko 5 podeoka ili ti kvadrata.Unutar MUX-a Radio BOB ima

FEC od 4A za razliku od radija Centar (3A) i za njega je potreban

nešto bolji SNR kako bi zvuk bio bez prekida.
